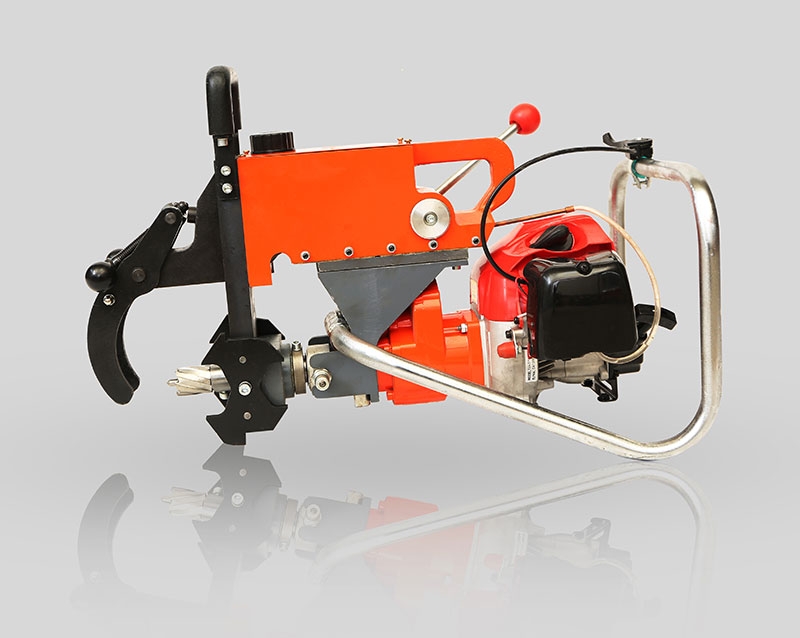

NZG—31Ⅳ型內燃鋼軌鑽孔機的使用及保養

一、使用方法

1、冷卻裝置的操作

1.1鑽頭所用的切削液是機床乳化皂液。為降低使用成本，可以用自來水代替，但要求水質清潔，用後切記將水放淨。

1.2切削液桶的上部備有密封加壓裝置，用加壓手柄加壓，使切削液沿軟管送到截止閥。（下圖）

1.3使用前先拉動減壓閥，檢查其作用可靠，確保使用的安全。

1.4使用時要及時打開和關閉截止閥，並可用截止閥調節供液量。

2、混合燃油的操作

2.1兩衝程汽油機選用93＃及以上汽油和兩衝程汽油機專用機油的混合油作燃料。汽油與機油的混合比按25：1的體積比，在混合的過程中要搖勻，禁用純汽油作燃料。

2.2在混合燃料和給機器加油的過程中，要遠離火源，不準吸煙，在戶外通風處進行。

2.3 給機器加油須在汽油機停止運轉，並冷卻以後進行。添加燃油時，如果汽油溢出或灑落在油箱外麵，須擦幹後再啟動汽油機。

2.4 氣溫高或油箱通氣孔堵塞都會使油箱內的汽油揮發而形成氣壓，為減小油氣壓力，可小心擰開油箱蓋，慢慢釋放壓力，但當機器運轉時不要卸掉汽油蓋。

2.5 要經常清理油箱，加油前清理油箱蓋裏的過濾網及周圍的灰塵，避免灰塵掉進油箱。

3、汽油機的操作

3.1 打開油閥。冷啟動時將風門扳至“關”的位置，熱啟動時將風門扳至“開” 的位置。

3.2 確認鑽孔機已經夾緊在鋼軌上，慢慢提起啟動把手，直到感覺啟動繩已與發動機棘輪接觸（此時阻力較大）時，快速猛烈地拉啟動把手。拉繩時控製其長度不要超過60cm，並慢慢地讓其縮回到機器護罩，這樣才能保證啟動繩重新卷緊。

3.3 啟動後將阻風門旋離“關”的位置，油門關至Z小，這時機器應怠速運轉。鑽杆不會轉動，如果鑽杆轉動，說明怠速過高，應予調整。

4、軌型定位板的使用

4.1根據鋼軌鑽孔的軌型安裝合適的定位板。

4.2軌型定位板分50和60軌、43和50軌、60和75軌，三種規格。

4.3為了用戶使用方便，已經在定位板的相應位置打上了“43”、“50”、“60”、 “75”字號，使用時隻要將相應字號頭朝上靠近鋼軌一側就是正確的。

4.2安裝定位板以中心銷定位，將兩用定位板轉到一定位置，然後擰緊上下兩個螺釘即可使用。

5、定位尺的使用

5.1定位尺分“43”、“50和60”、 “75”三種規格，根據鋼軌鑽孔的軌型選擇合適的定位尺。

5.2 50kg/m和60kg/m鋼軌使用的是一個定位尺，如圖所示，將轉換塊安裝在軌端一側即為60kg/m鋼軌使用，將轉換塊安裝在另一側即為50kg鋼軌使用。

5.3安裝鑽孔機前，要首先將定位尺擰緊在鋼軌上。

6、鑽孔機的操作

6.1選好鑽頭和與之配套的頂針，確認鑽頭內部無切屑，扳動進給手柄將鑽頭退到Z後位置。

6.2將鑽孔機搬到線路上，夾緊座對準定位尺的凹槽落下。

6.3放鬆加緊扳把，使絲杠端部對準承力窩，轉動扳把夾緊鋼軌。

6.4若在鋼軌中部鑽孔，則不需要定位尺，可按鑽孔位置向左（或向右）加20mm在鋼軌頂部劃線，然後將夾緊座的左麵（或右麵）對準劃線，既是鑽孔位置。

6.5啟動汽油機逐漸開大油門。

6.6開始鑽孔時打開切削液的截止閥。輕輕給鑽頭加壓，當鑽頭進入工作麵時才可逐漸加壓。空心鑽頭不需要很大的壓力，但要盡量保持均勻進給。臨鑽透時要減輕壓力。

6.7鑽透時即可關閉切削液的截止閥，關閉油門使汽油機怠速運轉。

6.8在鑽下一個孔之前，應確認鑽屑芯塊已從鑽頭中彈出，並將鑽頭退到Z後位置，方可移位。

6.9如果鑽屑芯塊卡在鑽頭裏，可卸下鑽頭，利用頂針從後麵將其頂出。

6.10利用定位尺定位，鑽製其餘的孔，待全部鑽完後，將機器輕輕拿下，停機，並將定位尺卸下。

6.11鑽頭損壞常常是由於夾緊不當、燕尾槽導軌鬆弛或鑽杆托架未調整好引起的，應予注意。

二、維護保養

1導軌的調整

將機器正常放置，扳動進給手柄，使滑動部分可以自由滑動，調整提把箱側麵的5個緊定螺釘以減小燕尾槽間隙。通過這樣的調整可以使滑動部分既可自由滑動，又不太鬆弛。

2鑽杆托架的調整

鬆開鑽杆托架上的兩個固定螺釘，啟動機器，觀察鑽杆托架的擺動情況，在其擺動Z小的情況下，擰緊鑽杆托架的固定螺釘。

3汽油機的保養

請參照汽油機使用說明書進行。
